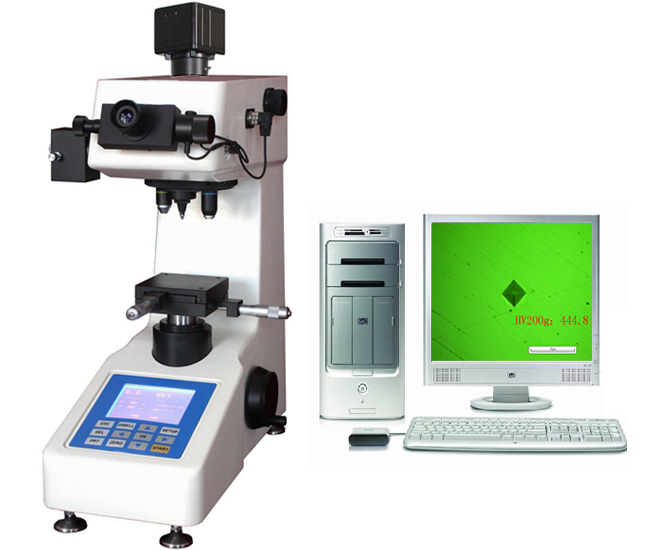

XHV-1000-CCD高端图像自动测量数显显微硬度计，是电脑微机自动测量系统与硬度计相结合，通过CCD摄像接口将显微维氏硬度计和计算机相连，整个测试过程通过键盘和鼠标的简单操作即可完成，测量精度高，最大限度减少人为误差和避免操作者视觉疲劳，能满足各种显微硬度测出要求，具有先进水平的硬度试验机。
设备品质高，精度好，同一性可靠性高，是替代进口产品的选择。 配置：
 1）、XHV-1000自动转塔数显显微维氏硬度计，（出口机型，广泛替代进口同类型产品）
 2）、NK光电图像接口，
 3）、EV-500：500万像素USB3.0高速高级数码摄像头，
 4）、NK-201硬度分析软件，
 5）、联想商用机/17寸标屏及打印机
功能：
1）、满足每次加载荷和每次读取压痕的逐次实验，也可以作连续加载后连续读取压痕的连续试验（加配自动平台及控制系统），
2）、可在显示器上直接观察测量压痕，用鼠标测量精确度高。
3）、可以方便的设定试验条件，显示结果等均可清楚快捷地操作及显示。
4）、可以实现单点测量可随机测量多点、统计测量数据，

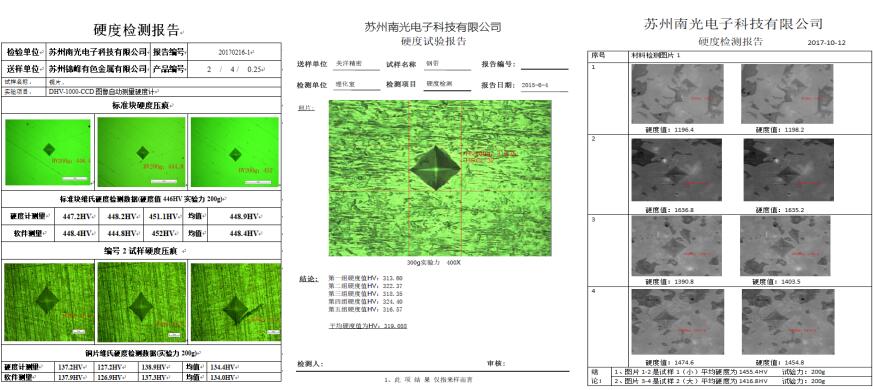

5）、可以方便计算硬化层深度，并做统计，输出报告，
6）、方便测量硬化层各点硬度，并能制作硬度曲线，输出硬度检测报告等。
7）、方便快捷，精度高，同一性好。
XHV-1000自动转塔高端数显显微维氏硬度计：
商品描述：
1）、显微维氏硬度计是采用精密机械和光电计算机软件相结合的新型硬度测试仪，可用于维氏或努氏硬度测试，通过把测得的对角线值输入一体化计算器，从而计算出硬度值。
2）、显微维氏硬度计适合于测试金属材料，包括微小的零件、薄板、金属箔、优质电线、薄硬化层和电镀层，还可用于测试诸如玻璃、珠宝和陶瓷等用其他相对大试验力测试无法进行的非金属材料。特别的是它能遵循金属的结构，测试感应硬化或渗碳等材料的内部硬度。
3）、硬度测试分两部分：第一部分，已知大小的试验力驱动金刚石压头，压入被测材料的表面。第二部分，用户测量压痕对角线长度，将测得的数据输入主机，主机计算出相应的维氏或努氏硬度值。
4）、维氏和努氏硬度测试的区别在于所使用的压头不同。维氏压头是方形底面的棱锥形压头，而努氏压头是菱形底面的棱锥形压头。另外，维氏测试需要测量两条对角线，努氏测试只需测量一条对角线。
技术参数：
 1）、维氏标尺：HV0.01，HV0.025，HV0.05，HV0.1，HV0.2，HV0.3，HV0.5，HV1
 2）、试验力单位：gf，mN
 3）、试验力： （gf） 10    25    50  100   200   300   500   1000（1K）
                         （mN） 98    245    490    980  1960  2940    4900  9800
 4）、试验力选择： 旋转试验力变换手轮，选定的试验力显示在屏幕上
 5）、加载控制：   自动（加荷/保荷/卸荷）
 6）、保荷时间：    5—99秒(1秒为增量)
 7）、测试模式：    HV/HK
 8）、硬度值： 手动测量压痕，自动输入测量读数；自动计算并显示硬度值
 9）、语言：       英文
 10）、光学系统：

物镜	10×（观察）	40×（测量）
侧微目镜	10×
总放大倍数	100×（观察）	400×（测量）
最大测量范围		200μm
分辨率		0.015μm

11）、X-Y试台:尺寸： 100×100 mm，       行程： 25×25 mm
               分辨率：    0.01 mm
12）、试件:最大高度： 90 mm，最大深度： 120 mm（从中心算起），
13）、节能模式：   15分钟不用后自动进入待机模式
14）、LCD对比度： 32级可调
15）、光源： 12V/20W
16）、光源亮度：   16级可调
17）、加载电机：   3W,100V AC，4 rpm
18）、加载电机驱动方式： 无触点SSR
19）、电源：   220V 50/ 60 Hz
20）、整机功耗：  ≤60W
21）、主机尺寸：   490×320×550 mm
22）、主机重量：  约35 kg
主要附件：
显微维氏压头            物镜(10 ×、40× )         10×数字式测微目镜
十字试台                 薄片夹持台                 平口夹持台
细丝夹持台               水平调节螺钉               水平仪
维氏硬度块                光电接口                  摄像系统
硬度分析软件              视频线                    安装光盘等
电脑及显示器             彩色喷墨 打印机
NK-201硬度分析软件简介：
本机系统的测量与控制是采用高分辨图像装置，将压痕清晰的显示在电脑屏幕上。通过软件对信号转换，自动测量出试验压痕的硬度值。可进行定点和连续测试过程绘制出深度与梯度曲线图示。支持WIN9X、WINNT、WIN2000、WINXP等操作系统。可以对显微维氏，克努普，渗碳层等进行试验。硬度值可以进行多种形式的自动转换。根据需要可以选择高倍或低倍物镜。图像清晰度：＞540线。对图像可以进行对比度，光亮度等的调节。对图像文件、数据文件，可以分别打开、存储。打印等处理。能随时查看数据文件和图像文件，数据文件采用表格和曲线的形式打印。该电脑微机自动测量系统也可选配本公司制造的DHV-1000、XHV-1000、MHV-1000和 HVS/5、10、30、50等型号数显显微/维氏硬度计上。本机除原机配置外另配有专用光电接口、CCD摄像头、电脑、打印机、图像采集卡、图像测试软件等。
功能：
1、满足每次加载荷和每次读取压痕的逐次实验，也可以作连续加载后连续读取压痕的连续试验（加配自动平台及控制系统），
2、可在显示器上直接观察测量压痕，用鼠标测量精确度高。
3、可以方便的设定试验条件，显示结果等均可清楚快捷地操作及显示。
4、可以实现单点测量可随机测量多点、统计测量数据，
5、可以方便计算硬化层深度，并做统计，输出报告，
6、方便测量硬化层各点硬度，并能制作硬度曲线，输出硬度检测报告等。
7、方便快捷，精度高，同一性好。
测量方法：

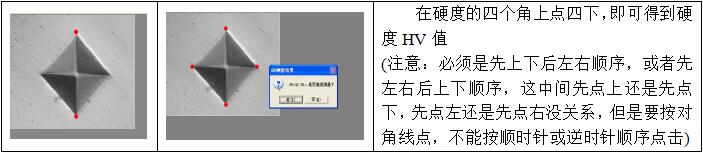

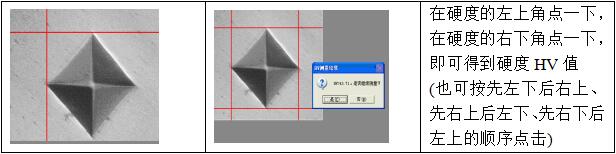

检测方法一：进行“HV四点测量”：

检测方法二：进行“HV坐标测量”：

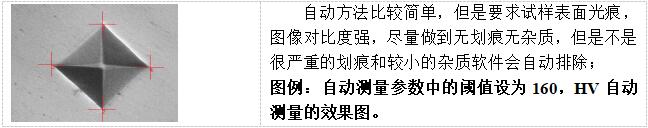

检测方法三：HV自动测量


硬化层深度测量
获得硬度随深度变化的曲线，了解到延垂直于表面的方向硬度变化的情况

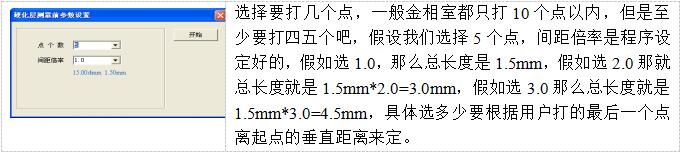

1.先进行硬化层测量前参数设置

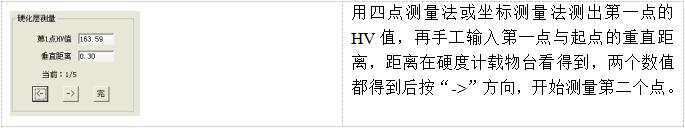

2.开始测量流量，拍照，获得第一点硬度照片

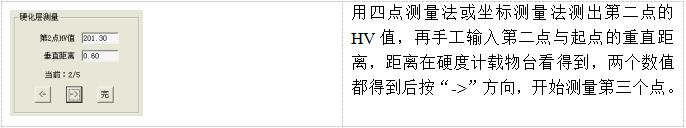

3、在硬度计找到第二点，再拍照，获得第二点硬度照片

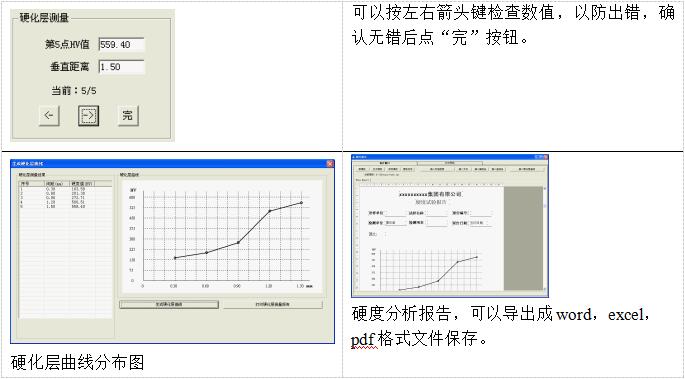

4、依次完成第三点第四点第五点的测量
