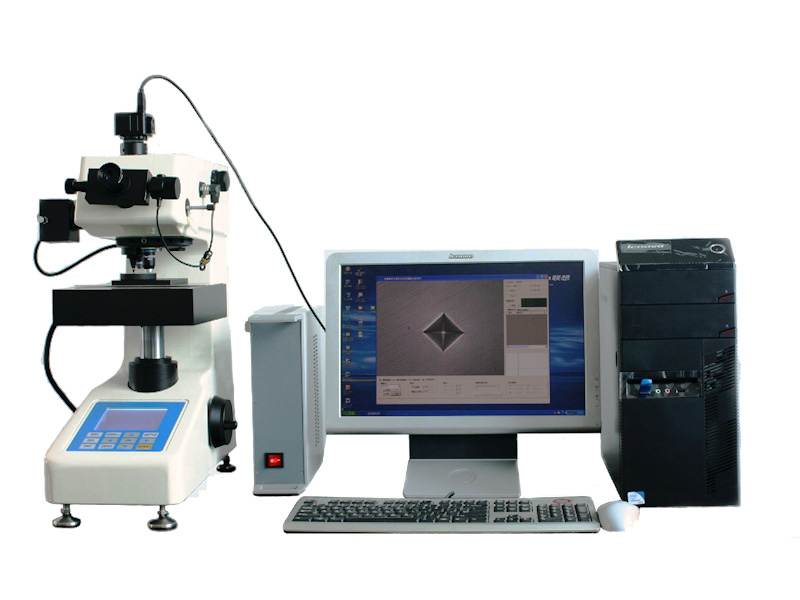

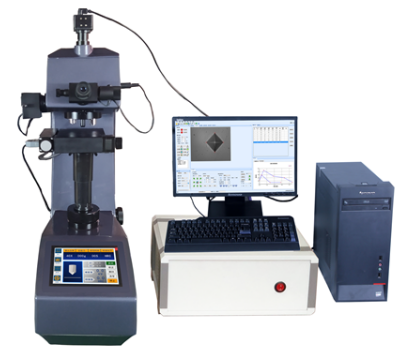

配置：
1、XHVZ-1000自动转塔数显显微维氏硬度计，
2、光电转换接口，
3、彩色高像素摄像头，
4、彩色图像采集卡，
5、X/Y自动平台，
6、平台专用电器控制箱，
7、专用硬度分析软件
8、电脑，
9、打印机，
主要特点：
     该仪器光泛用于冶金,机电,模具等领域,可对试样的硬度或表面硬化层进行分析测试,是机械加工领域高精度零件测试分析测试仪器.通过RS232和硬度计通信,可选择不同的步长对X轴Y轴移动,特别适合对渗碳层试样的硬度或硬化层深度进行测量，可配置不同载荷,能对不同的试样进行测量.并能生成图文报表并储存.使用户操作简单,使用便捷.
    该软件还能分别控制硬度计的转塔,灯光，保荷时间,载物台移动,加载荷等,可进行PC机对硬度计的命令控制.同时硬度计也会返回执行命令信号.做到上下位机相互通讯, 该软件界面友好,人性化,稳定,可靠,机械定位精度非常高.完全能满足测试要求.
该仪器可以单点测量维氏硬度压痕，也可以连续多点自动加荷后测定硬度压痕,同时可提供硬度分布曲线，根据该曲线得到相应的硬化层深度。所有的测量数据和计算结果以及压痕图像都可以生成图文报表，并可以打印或储存.
技术参数：
 1、维氏标尺：HV0.01，HV0.025，HV0.05，HV0.1，HV0.2，HV0.3，HV0.5，HV1，
 2、试验力单位：gf，mN，
 3、试验力： （gf） 10    25    50  100   200   300   500   1000（1K），
             （mN） 98    245    490    980  1960  2940    4900  9800，
             （试验力范围选配：从HV0.3-HV50，）
 4、试验力选择： 旋转试验力变换手轮，选定的试验力显示在屏幕上，
 5、加载控制：   自动（加荷/保荷/卸荷），
 6、保荷时间：    5—99秒(1秒为增量)，
 7、测试模式：    维氏/努氏HV/HK，
 8、硬度值： 手动测量压痕，自动输入测量读数；自动计算并显示硬度值，
 9、语言：       英文，
 10、光学系统：

物镜	10×（观察）	40×（测量）
侧微目镜	10×
总放大倍数	100×（观察）	400×（测量）
最大测量范围		200μm
分辨率		0.015μm

11、X-Y试台：最小移动距离0.01mm，最大移动距离：70mm，
        尺寸：      100×100 mm，
        行程：      25×25 mm，
        分辨率：    0.01 mm，
12、试件
        最大高度： 90 mm，
        最大深度： 120 mm（从中心算起），
13、节能模式：   15分钟不用后自动进入待机模式，
14、LCD对比度： 32级可调，
15、输出RS232，
16、CCD：日本原装高像素CCD，
17、图像采集卡：大恒专业图像采集卡，
18、NK专业硬度分析软件，
19、液晶品牌电脑，
20、Canon打印机，
21、光源： 12V/20W，
22、光源亮度：   16级可调，
23、加载电机：   3W,100V AC，4 rpm，
24、加载电机驱动方式： 无触点SSR，
25、电源：   220V 50/ 60 Hz，
26、整机功耗：  ≤60W，
27、主机尺寸：   490×320×550 mm，
28、主机重量：  约35 kg；
 功能说明：
（1）独特的自动聚焦技术
独特的自动聚焦技术和高质量的光学系统，使您即使是处理表面粗糙度只有的试样，也可以迅速进行自动聚焦和自动硬度评估。此技术可应用于最小的载荷和最大放大倍数，强大功能适用于大多数硬度测试应用。此外，照明系统确保了持续均匀的照明强度。
（2）自动转塔盘
自动转塔盘上装有二个物镜和一个压头。自动转塔盘在软件的控制下，可完成不断转换压头和物镜位置，消除了人为误差的可能成因。
转塔盘运行速度既快又精。得益于预编程的测试方法以及合理的机械结构，提高了测试方法和转塔盘位置的转换速度。
（3）X-Y自动工作台
X-Y自动工作台的控制，直接对硬度计进行控制和数据通讯，包括物镜与压头自动转换，自动对焦，设定控制自动加荷、保持、卸荷，单个压痕或连续多个压痕，设定步进距离，步进移动的模式，图像分析软件，自动记录压痕直径与硬度值，自动绘制深度与硬度梯度曲线图。

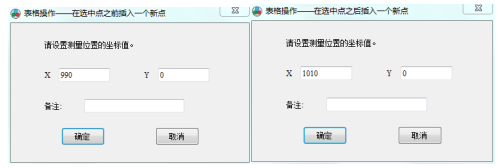

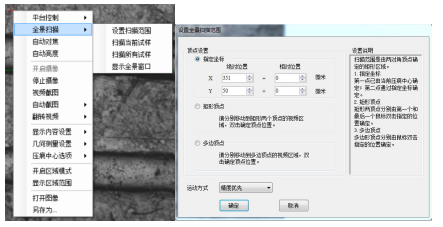

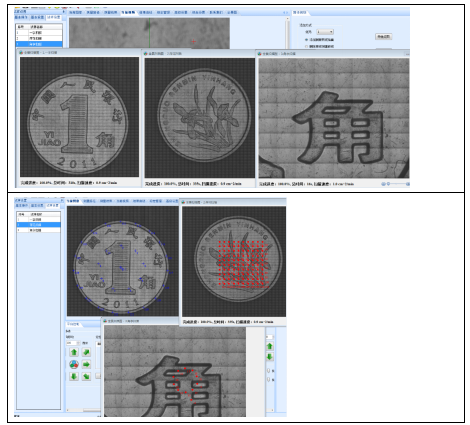

自动载物台控制：按照需要可以控制载物台的前后左右，快慢移动，以便在试样上设置合适的测试位置。并可把运动轨迹，作为文件保存下来，方便以后调用。载物台可以按照设定的坐标，移动的准确位置，进行压痕打压。可显示压痕定位图，试样边缘的距离可以在软件中设定，以便使深度测量准确可靠。
 （4）图像测量软件功能
①、数据处理软件与图像测试软件兼容并进行压痕测量，数据分类，统计，储存及输出，软件自动显示压痕测试结果曲线，深度曲线，误差统计，测试次数分组统计等。
②、操作系统 Windows XP, Windows Vista 或 Windows 7   32位操作系统，严格按国家标准GB和国际标准ISO设计，良好的界面和简便的操作

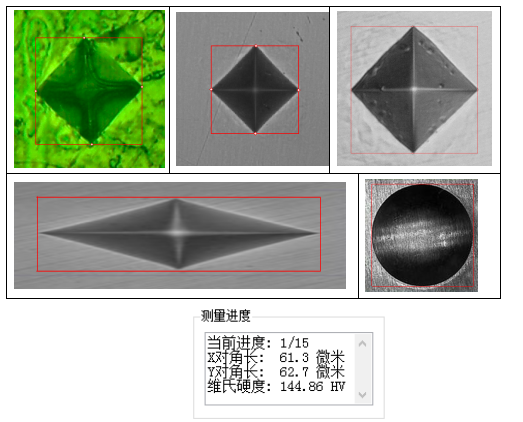

③、高分辨率的图像保证了高精度的硬度测量

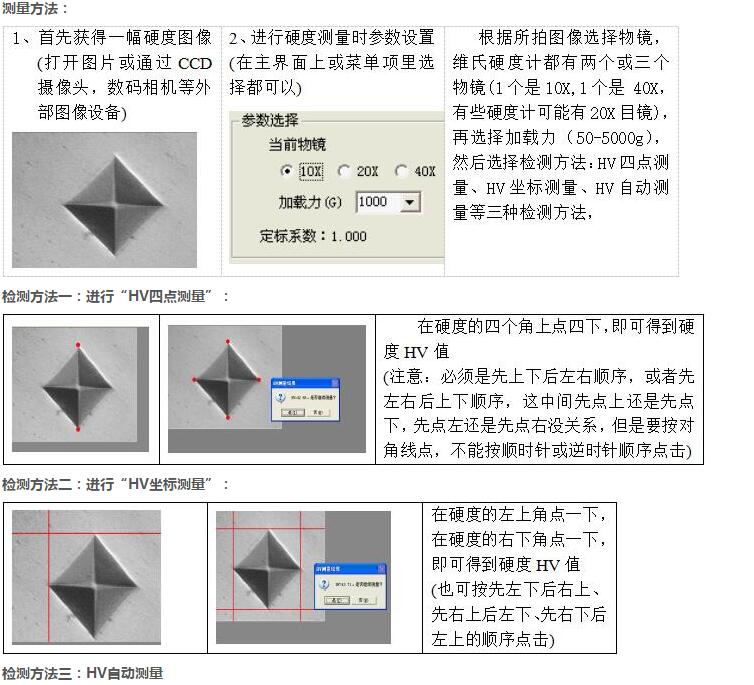

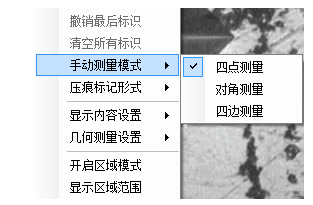

④、提供用鼠标测量和键盘测量，屏幕上提供水平游标和垂向游标，测量D1和D2
⑤、提供用标准长度尺或硬度块对硬度进行精密校准，
⑥、提供对球面或圆柱面试件表面的硬度修正

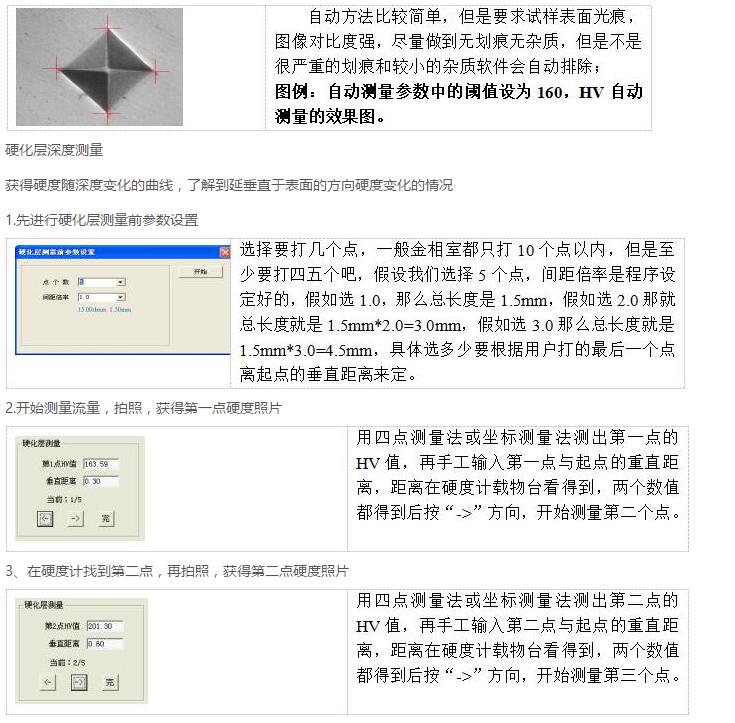

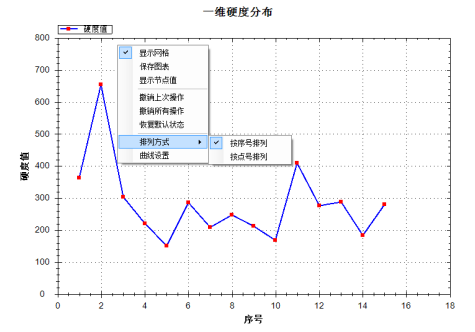

⑦、渗碳层或电镀层硬度梯度曲线及硬度深度分析，

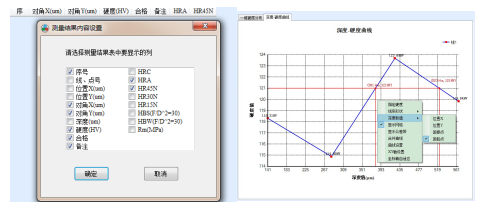

⑧、自动绘制硬度曲线图，自动进行洛氏、表面洛氏、布氏标尺转换

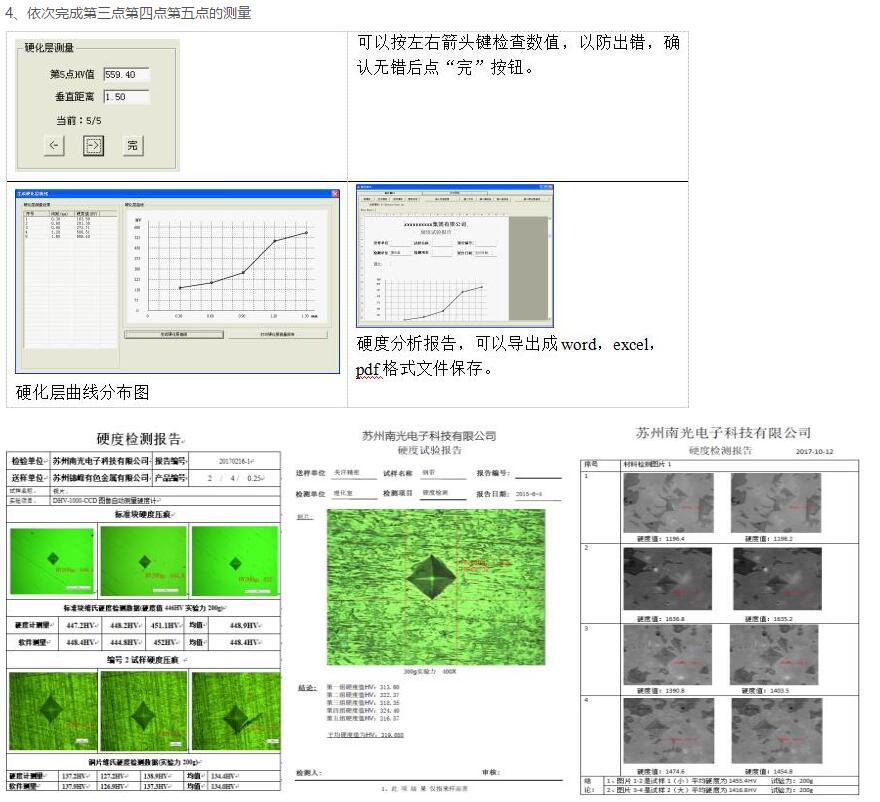

⑨、提供多种形式的测试报告：用户也根据自身要求进行任意编辑排版
⑩、可以用鼠标进行HK硬度值的测量
装箱单：

序号	名称	数量	序号	名称	数量
1	主机（包括显微维氏压头一只，10*、40*物镜各一只）	1	2	砝码	6只
3	砝码杆	1个	4	水平仪	1个
5	十字试台	1个	6	薄片夹试台	1个
7	平口夹试台	1个	8	细丝夹试台	1个
9	螺丝批	2把	10	电源线	1根
11	产品合格证	1份	12	产品使用说明书	1份
13	水平调节螺钉	4只	14	备用保险丝 (1A)	2只
15	RS232接扣线	1根	16	0*数字式测微目镜	1只
17	显微维氏硬度块(HV0.2中块、HV1高块各一块)	2块	18	电脑：联想品牌机  硬盘160G  内存1G  19寸液晶屏（宽屏）	1台
19	彩色喷墨打印机	1台	20	打印机使用说明书	1份
21	大恒图像采集卡	1块	22	加密狗	1只
23	摄像装置（540线）	1套	24	1.5×适配器	1根
25	测量软件	1套	26	X→Y轴自动测量工作台	1只
27	自动工作台控制器	1只

NK-201硬度分析软件简介：
本机系统的测量与控制是采用高分辨图像装置，将压痕清晰的显示在电脑屏幕上。通过软件对信号转换，自动测量出试验压痕的硬度值。可进行定点和连续测试过程绘制出深度与梯度曲线图示。支持WIN9X、WINNT、WIN2000、WINXP等操作系统。可以对显微维氏，克努普，渗碳层等进行试验。硬度值可以进行多种形式的自动转换。根据需要可以选择高倍或低倍物镜。图像清晰度：＞540线。对图像可以进行对比度，光亮度等的调节。对图像文件、数据文件，可以分别打开、存储。打印等处理。能随时查看数据文件和图像文件，数据文件采用表格和曲线的形式打印。该电脑微机自动测量系统也可选配本公司制造的DHV-1000、XHV-1000、MHV-1000和 HVS/5、10、30、50等型号数显显微/维氏硬度计上。本机除原机配置外另配有专用光电接口、CCD摄像头、电脑、打印机、图像采集卡、图像测试软件等。
功能：
1、满足每次加载荷和每次读取压痕的逐次实验，也可以作连续加载后连续读取压痕的连续试验（加配自动平台及控制系统），
2、可在显示器上直接观察测量压痕，用鼠标测量精确度高。
3、可以方便的设定试验条件，显示结果等均可清楚快捷地操作及显示。
4、可以实现单点测量可随机测量多点、统计测量数据，
5、可以方便计算硬化层深度，并做统计，输出报告，
6、方便测量硬化层各点硬度，并能制作硬度曲线，输出硬度检测报告等。
7、方便快捷，精度高，同一性好。
