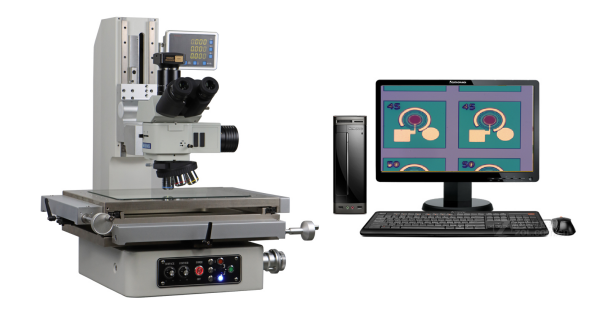

NK-GX-2010高精度工具显微镜是一种由高解析度CCD彩色摄像机、高倍长工作距离镜头、精密光学尺、多功能处理器、3D测量（含测高）软件与高精度工作台等精密机械结构组成的高精度、高效率光电测量仪器，以二维测量为主，也能作三维测量。

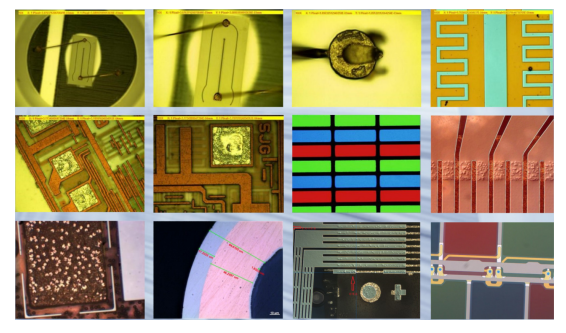

        它被广泛应用在各种不同的精密产业中，如电子元件、精密模具、精密刀具、弹簧、螺丝加工、塑胶、橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、导电橡胶、PCB加工等各种精密加工业。是机械、电子、钟表、轻工、塑胶等行业，院校、研究所和计量检定部门的计量室、试验室以及生产车间的计量检测设备之一。 配置：

仪器类别	技术参数
工作台	金属台面尺寸（mm)：404X208
	玻璃台面尺寸（mm)：260X160
	X, Y, Z工作行程: 200x100x150mm（选配300X200X150）
	仪器重量：120KG
数据测量系统	X、Y、Z数显解析度：0.0005mm,
	X、Y坐标示值误差：±(2+L/200)μm
	重复性:  1μm
光学成像系统	无限远光学系统,
	管镜焦距200mm
	光学放大倍数 20x-500x
	铰链式三目镜筒,30°倾斜,  瞳距55-75mm
	0.5X 摄像接口
	高眼点,大视场目镜WF10X/22，W20X/14，
	长工作距离; 五孔物镜转换器
	卤素灯反射垂直照明器:50W，亮度可调， 配有中心可调的孔径可变光栏和视场可变光栏；
	透射光源照明，亮度可调，
	同轴粗微动调焦机构，微动格值：0.002mm，
	微分干涉20X
	平场复消色差物镜2X、5X、10X、20X、50X；齐焦距离：95mm， 物镜螺纹：M26X0.7，
	物镜 数值孔径 工作距离 焦距 分辨率 2X 0.055 34.6 100 5 5X 0.14 45 40 2 10X 0.28 34 20 1 20X 0.29 30.8 10 1 50X 0.42 20.5 4 0.7
数字放大倍数	1X CCD 适配器,
	索尼1/2`CCD 摄像头,
	专业图像采集卡，
	数字放大倍数: 170 ~ 1700X.
数字测量系统	数据处理器
	3D测量(高)软件QuickMeasuring
	联想电脑


工作原理：
精密工具显微镜是目前较为先进的精密高效测量工具之一，其工作原理，被测工件（置于工作台上）照明后，经变焦距物镜、彩色CCD摄影机摄取影像，连好计算机通过专用测绘软件对其进行瞄准测量，通过工作台带动光学尺在X、Y方向移动，由数据卡进行处理完成测量工作。

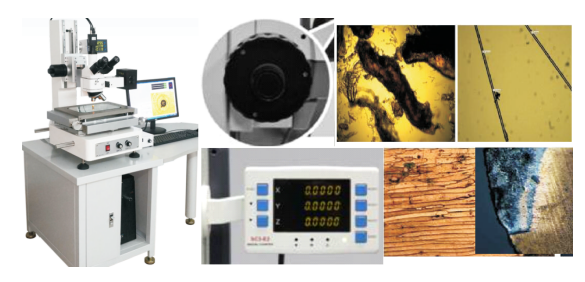

仪器总体结构可分为四部分：
1、仪器结构主体，包括：仪器底座，立柱，Z轴传动组，X、Y工作台及X、Y向光杆传动机构。采用高精度花岗石底座，以提供机台稳定性之操作，提升工具显微镜之质量。
2、光学成像系统，包括：无限远光学系统,管镜焦距200mm；光学放大倍数 50x-500x;;铰链式三目镜筒,30°倾斜,  瞳距55-75mm;高眼点,大视场目镜WF10X/22; 长工作距离；五孔物镜转换器；冷光源光纤反射照明器:150W，平场复消色差物镜2X/0.055,  5X/0.14,  10X/0.28,采两段式 (粗微调)对焦系统，方便人员操作，以解决令人困扰的对焦问题。采用高亮度、低温度同轴照明系统可避免待测工件受灯泡热度造成热膨胀之影响。
3、彩色CCD摄像机将变焦镜头摄取的影像转换成电子信号、再通过S端子传送至电脑。CCD摄影机传送来的视频讯号转换为电视图像，通过电脑十字线量测瞄准用，轮廓光源（在仪器底座内）表面光源采用可调亮度的LED光源，照明效果好，寿命是传统灯泡的10倍。
4、数字测量系统，包括：X轴、Y轴、Z轴光学尺：将几何位移转变为数字信号传至资料处理系统，Z轴一般用于辅助测量。光学尺显示器精度解析可达0.5um，以提供使用者高精度保证。DP100数据处理器：处理、显示测量资料。可透过计算机量测系统做复杂性及大量工件量测，并可透过量测系统来照相及量测数据计算机化，可将量测数值做成WORD、EXCEL报表。
