GB/T1499.2-2017对热轧带肋钢筋（螺纹钢）的金相部分做了部分调整；钢筋的金相组织应主要是铁素体+珠光体，基圆上不应出现回火马氏体组织。钢筋宏观金相，晶粒度，截面维氏硬度，宏观组织应符合以下规定。
1、宏观金相：
1）、用切割机将钢筋剪切成圆柱形试样，试样不得受到高温影响，
2）、对试样的截面应进行研磨抛光
3）、用2-5%硝酸酒精溶液腐蚀，浸蚀时间5-10秒， 4）、若试样截面具有如下图一所示衬度均匀的宏观金相特征时，可以直接判定为合格，
5）、若试样截面基圆出现图二所示的明显不同于内部区域衬度的封闭环，则判定为非热轧钢筋，


6）、若试样截面基圆出现图二所示的明显不同于内部区域衬度的不封闭环，则通过截面维氏硬度和微观组织进行检验，

2、维氏硬度检测：执行标准GB/T4340.1

1）、截面维氏硬度检测可以在宏观金相检验的试样上进行， 2）、将试样横截面中心线芯部位置作为中心测试点HVo，在试样横截面基圆外围不同于内部区域衬度的不封闭环上确定边缘检测点HV 3）按照GB/T4340.1进行维氏硬度计检验，试样截面维氏硬度测试的载荷为5KG，保持时间10s，HVo和HVi两点的硬度差值不大于40HV时判定为合格；

配置：

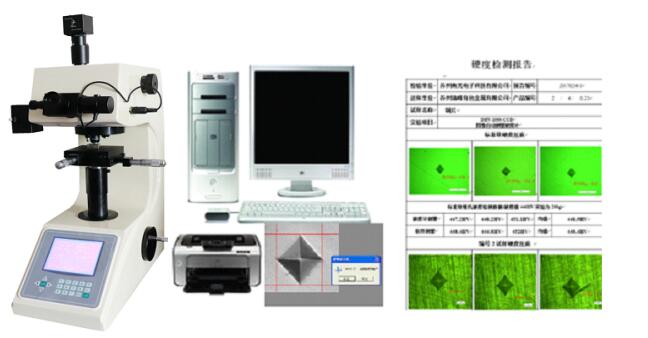

①、HVS-5Z维氏硬度计，
②、NK光电图像接口，
③、EV-500：500万像素数码摄像头，
④、NK-201硬度分析软件，
⑤、联想液晶品牌电脑：≥ i5-8400/4G/16G/500G硬盘/7200转/21.5寸宽屏，
⑥、Canon I2780彩色喷墨打印机，

满足表面及芯部硬度检测，满足硬度曲线的制作和硬度分析报告制作和输出。及硬化层深度的测量。
HVS-5Z-CCD型图像自动测量维氏硬度计是电脑微机自动测量系统与硬度计相结合，通过CCD摄像接口将显微维氏硬度计和计算机相连，整个测试过程通过键盘和鼠标的简单操作即可完成，测量精度高，减少人为误差和避免操作者视觉疲劳，能满足各种显微硬度测出要求。
3、晶粒度： 执行标准：GBT6394-2002
细晶粒热轧钢筋应做晶粒度检验，其晶粒度不粗于9级，如供方能保证可不做晶粒度检验。非细晶粒热轧钢筋忽略该检测；

4、微观金相组织分析：执行标准GB/T13298
1）、用金相试样切割机将钢筋剪切成圆柱形试样，试样不得受到高温影响，
2）、对试样的截面进行研磨和抛光，
3）、用2-5%硝酸酒精溶液腐蚀，浸蚀时间5-10秒，

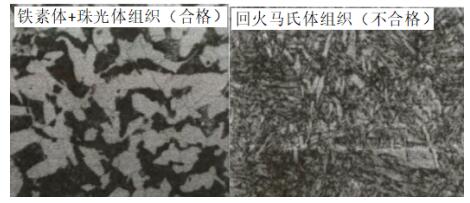

4）、热轧基圆的微观组织特征：放大500X，组织为：铁素体+珠光体，不能出现回火马氏体，否则判为不合格；


配置：
满足明场、偏光观察！

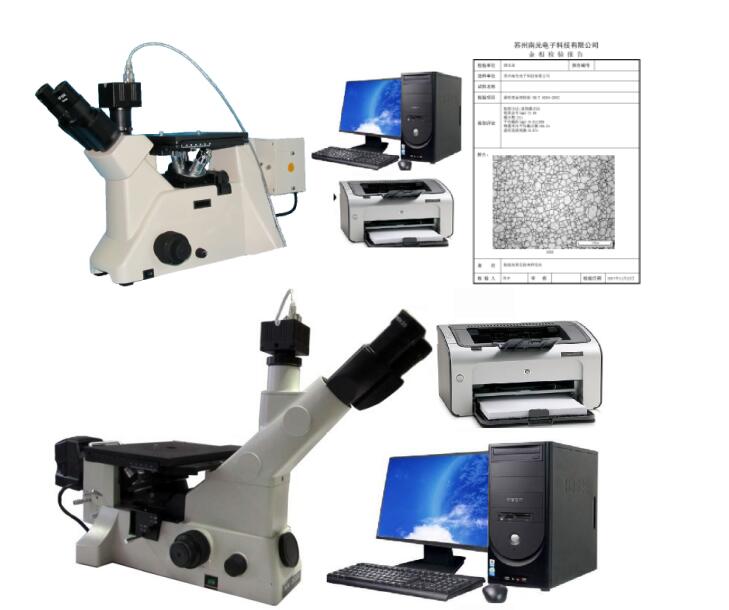

1）、NK-MDS三目倒置金相显微镜主体，
2）、铰链式三目镜筒（2/8分光）， 45°倾斜，
3）、目 镜：WF10×-18mm，10×测微目镜（0.1mm/100格/10mm）,
WF 12.5X目镜
4）、平场消色差物镜：PLAN 10×/0.25/8.8，
PLAN 20×/0.35（弹簧）/1.59，
PLAN 40×/0.65（弹簧）/0.73，
PLAN 100×/0.90弹簧，干镜）/0.69，
5）、双层机械移动式载物台，平台尺寸：180×165mm，行程：50×40mm，
载物环板（内径Φ10、内径Φ40），试样压片，
6）、偏光附件：起偏镜插片，检偏镜插片，
7）、同轴粗微动调焦机构：粗动行程12mm，微动手轮：0.2mm/转，微动格值0.002mm，
8）、垂直照明器：6V/30W卤素灯，灯箱组，
9）、滤色片组：蓝，绿，灰，磨砂玻璃，
10）、物镜测微尺：0.01mm/100格/1mm,
11）、综合放大倍率：100X、125X、200X、250X、400X、500X、1000X、1250X
12）、标准0.6X C型接口，
13）、 EV-500高级彩色数码摄像系统：USB3.0接口，


感光器件	NK9P006	光学尺寸	1/2.5"
感光面尺寸	5.70mm(H) x 4.28mm(V)	像素尺寸	2.2μm x 2.2μm
分辨率和帧率	2592 x 1944：14FPS	快门类型	卷帘快门
	1920 x 1080（ROI）：30.8FPS	曝光时间	509μs-3000ms
	1024 x 768（ROI）：62.85FPS 1280 x 960（SUM）：34.4FPS	感光灵敏度	1.76V/Lux-sec
	1280 x 960（BIN）：34.4FPS	响应光谱	380nm ～650nm
	640 x 480（SUM）：86.56FPS	信噪比	38.5 dB
	640 x 480（BIN）：86.56FPS	动态范围	67.7 dB
工作模式	连续输出	扫描方式	逐行扫描
曝光功能	手动/ 自动曝光/ 区域曝光	白平衡功能	手动\自动白平衡
图像处理	伽玛/增益/对比度/ 黑电平/ 降噪/降噪/ 锐度/ 饱和度	图像数据格式	8bit / 12bit RAW格式
拍照格式	JPEG / BMP / PNG / RAW	存储空间	32k bit
产品ID	用户自定义	软件接口	TWAIN
镜头接口	C / CS接口	外观尺寸	44x 44x 39mm
模组尺寸	39mm x 39mm	额定电压	USB5V供电
额定功率	小于1.5W	产品重量	约121g
温度工作	0～45℃/	存储	-20℃～60℃
湿度工作	10%～90%RH（无凝结）	存储	10%～60%RH
LED指示	上电常亮/ 工作闪烁	数据接口	USB3.0


14）、NK-200测量分析软件：切片平面测量、图文报告、定倍打印等，
①、图像处理、编辑及图文报告功能：包括：自由选择图像区域，增加网格线，叠加比例尺，插入文本标注，插入箭头标注，亮度调节，Camma调节，图像锐化，彩色灰度转换，图像放大缩小，按照规定格式的切片图文报告，并以Word、Excel、Pdf格式等进行输出。
②、测量功能：长度测量，宽度测量，折线测量，三点测角度，四点测角度，矩形测量，两点画圆，三点画圆，知圆心半径画圆，弧度测量，三角形多边形测量，三角形多边形与外接圆测量等。
③、定倍打印功能：定标，标尺选择，文本大小颜色选择，线条颜色样式选择，测量结果标注，彩色设备选择，中英文选择，公英制选择。定倍图像缩放，定倍图像对比，定倍图像打印，特别满足金相图谱对照的需求。
15）、液晶正屏电脑i3处理器/4G内存/500G硬盘/7200转/17寸标屏；
16）、Canon IP2780S彩色喷墨打印机，

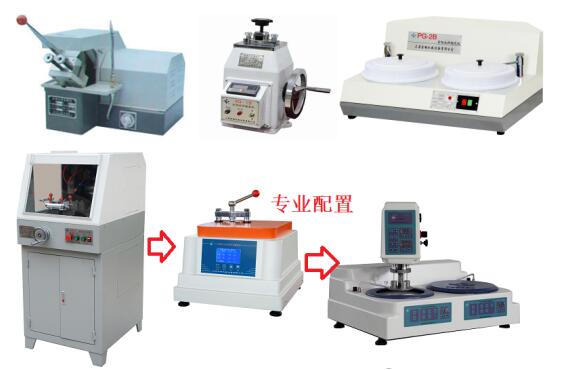

17)、耗材：金相切割砂轮片380x2.5x32：10片    金相试样镶嵌粉：5KG
成型水砂纸：400张                 带胶抛光丝绒：50片
金刚石喷雾抛光剂：5罐             化学器皿1批、化学试剂、吹风机,
