自动端子切片分析仪

请您先咨询我们，让我们了解您的具体情况，再根据您的情况为您服务！
您可以先寄试样我们给您检测，效果满意您再考虑购买；您也可以来我们的实验室亲自进行试用。苏州南光欢迎您！
咨询热线：0512-85187300    13338661199

配置及技术参数：

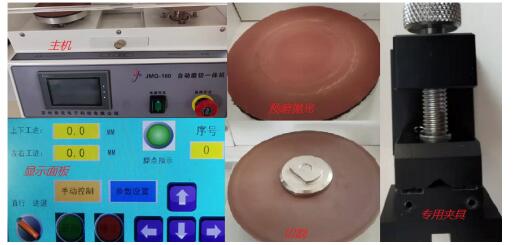

1）、JMQ-160端子分析自动模切一体机：

特点：

①、不用树脂凝固：本产品不需树脂凝固，制作一个样品只用2分钟。

②、专业线束全自动切割磨抛一体机：适用小型线束端子，对端子精密切割可进行0.01mm上下距离调整，切割任意端子部位，采用超薄端子专用切割片对端子内部材质结构进行无损伤切断，

③、端子专用夹具可对应各种尺寸的端子：

主要参数：

①、精密自动切割台：电机3000rpm，含专用夹具，适合不同的端子，

②、切割砂轮片：Φ120X0.5mm，

③、精密自动研磨台：电机 1500rpm，含专用夹具，适合不同的端子，

④、研磨抛光盘：Φ120mm，

⑤、研磨砂纸：Φ125mm，1000#、1200#、1500#、2000#

⑥、电源：AC100V-AC240V

⑦、移动进给速度可调，位置可调，方便精确定位，

⑧、端子适用范围：0.05m㎡~107m㎡

⑨、定制辅助夹具一套

⑩、切割，研磨，抛光一次性完成，

⑪、耗材：研磨砂纸1200#、2000#各50片，

切割片5片，化学器皿：1匹，吹风机：1台

2）、ZOOM645S三目体视头：Nikon技术制造，

0.8X-5X连续变倍，工作距离：115mm，

     镜瞳距范围：55-75mm，观察角：45°，适度调节：±5°，

     观察头360°旋转，

EV-500彩色数码摄像系统：USB3.0接口，

3）、NK-200端子切片分析软件：端子切片测量，图文报告，定倍打印等，

①、图像处理、编辑及图文报告功能：包括：自由选择图像区域，增加网格线，叠加比例尺，插入文本标注，插入箭头标注，亮度调节，Camma调节，图像锐化，彩色灰度转换，图像放大缩小，按照规定格式的切片图文报告，并以Word、Excel、Pdf格式等进行输出。

②、测量功能：长度测量，宽度测量，折线测量，三点测角度，四点测角度，矩形测量，两点画圆，三点画圆，知圆心半径画圆，弧度测量，三角形多边形测量，三角形多边形与外接圆测量等。

③、定倍打印功能：定标，标尺选择，文本大小颜色选择，线条颜色样式选择，测量结果标注，彩色设备选择，中英文选择，公英制选择。定倍图像缩放，定倍图像对比，定倍图像打印，

4)、液晶正屏电脑i3处理器/4G内存/500G硬盘/7200转/戴尔21.5寸标屏，

线束端子切片分析检测参考报告（模板）--VW603 30
