航空电线电缆厚度及同心度分析仪——(执行标准：GJB/17A-2020)，适用于测量绝缘和护套厚度以及挤出型绝缘和护套的同心度，

①、绝缘：从试样上每隔250mm取一段试样，从绝缘中抽出导体和隔离层，要求每隔试样检测6个点，3个试样共18个点厚度的算术平均值为绝缘层的平均厚度。

       测量绝缘的最小厚度和最大厚度以计算同心度，若绝缘由多层组成，测量每层绝缘的厚度并计算每层绝缘的同心度。

②、护套：从试样上每隔250mm取一段试样，从电缆中抽出绝缘线芯和屏蔽层，要求每隔试样检测6个点，3个试样共18个点厚度的算术平均值为绝缘层的平均厚度。

   测量护套的最小厚度和最大厚度以计算同心度，若护套由多层组成，测量每层护套的厚度并计算每层护套的同心度。

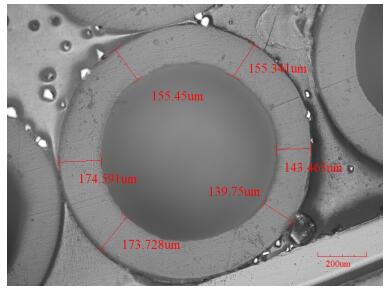

航空电线电缆厚度及同心度分析仪检测图片：

同心度计算公式：C=δmin/δmaxX100%=88.8%

 同心度计算公式：C=δmin/δmaxX100%=80.04%
